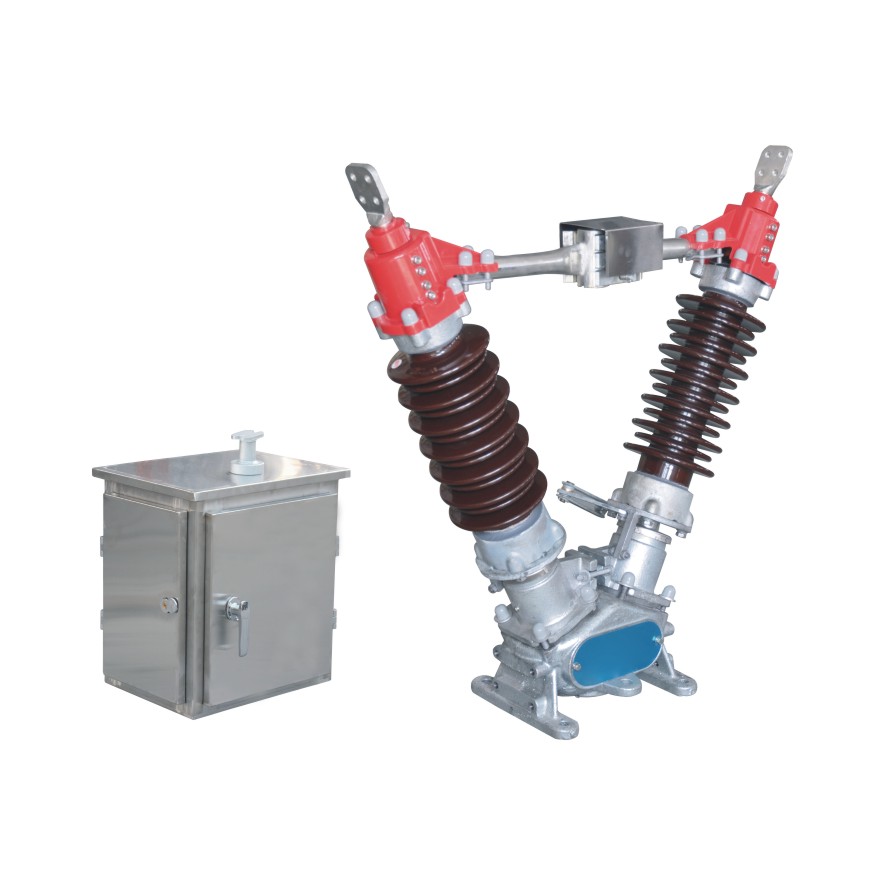

GW5-40.5W技術參數

額定電壓

kV

40.5

額定頻率

H

50

額定電流

A

630

1250

2000

額定短時耐受電流

kA

20/25

25/31.5

31.5

額定短時耐受電流(峰值)

kA

50/63

63/80

80

95/1(相間、對地、干試)

額定短時工頻耐受電壓

kV/min

118/1(相間、對地、干試)

95/1(相間、對地、濕試)

額定雷電沖擊耐受電壓

kV

185/1(對地)

215(斷口)

額定短時耐受電流持續時間

S

4(隔離開關)

2(接地開關)

爬電距離

mm

≥1256(e級防污) Class e antifouling

主回路電阻

μΩ

≤100

≤80

CS17-G5(不帶接地開關) Without grounding switch

人力操作機構

主刀CS17-G5、地刀CS17-G2(帶單/雙接地開關)

配用操作機構

Main knife Cs17-G5, ground knife Cs17-G2 (with single/double earthing switch)

Operating mechanism

CJ6型，電動機電壓AC380V或DC220V、控制電壓AC220V

電動機操作機構

或DC220V，輔助接點8常開8常閉(標配)

機械壽命

次

2000(隔離開關接地開關)
