VSG/R技術參數

額定電壓

kV

12

24

額定電流

A

630,1250,1600,2500,3150

額定頻率

Hz

50

50

額定絕緣水平

1min工頻耐受電壓

kV

42/48

65

雷電沖擊耐受電壓

kV

75/85

125

額定短路開斷電流

kA

20/25

31.5

31.5

4s額定短路耐受電流

kA

20/25

31.5

31.5

額定峰值耐受電流

kA

50/63

80

80

額定短路關合電流(峰值)

kA

50/63

80

80

自動重合閘操作順序

分-0.3s-合分-180s-合分 Score-0.3s-Score-180s-Score

燃弧時間

ms

≤15

額定短路開斷電流

次 Times

100

50

100

機械壽命

次 Times

20000

20000

觸頭開距(根據真空管定)

mm

11±1(9±1)

13±1

觸頭超行程

mm

3.5±0.5

3±1

觸頭合閘彈跳時間

ms

≤3

≤2

三相合閘不同期性

ms

≤2

≤2

分閘速度

m/s

0.9~1.5

0.9~1.7

合閘速度

m/s

0.5~0.9

0.6~1.0

分閘時間

ms

≤50

20~50

合閘時間

ms

≤100

35~70

主回路電阻

額定電流：630A

μΩ

≤50

≤45

額定電流：1250A

≤40

≤35

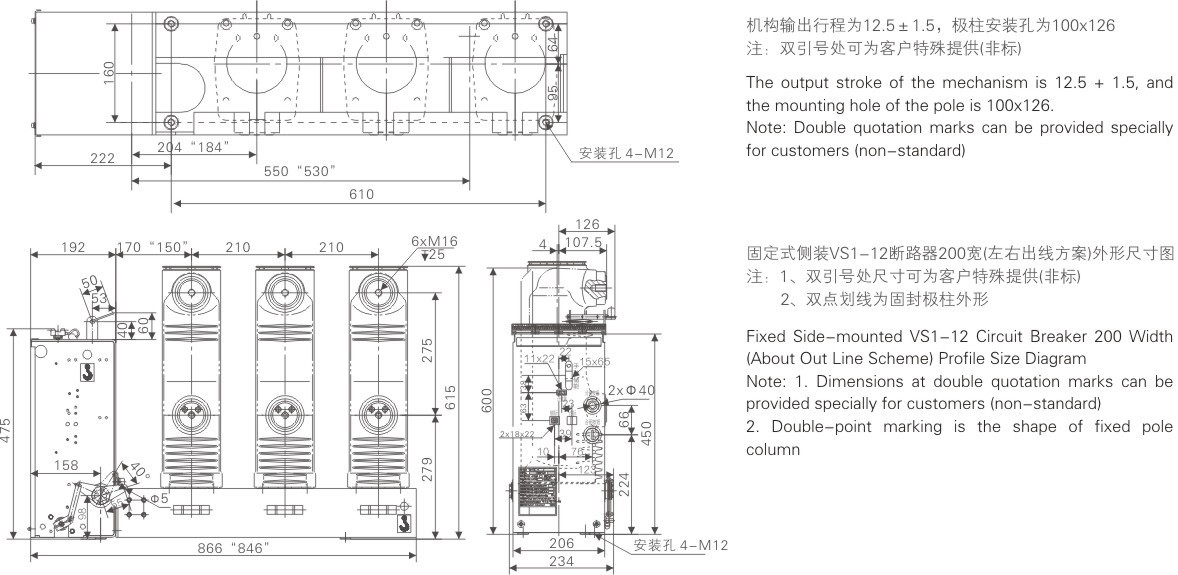

相間中心距

mm

210±2

210,270,275
