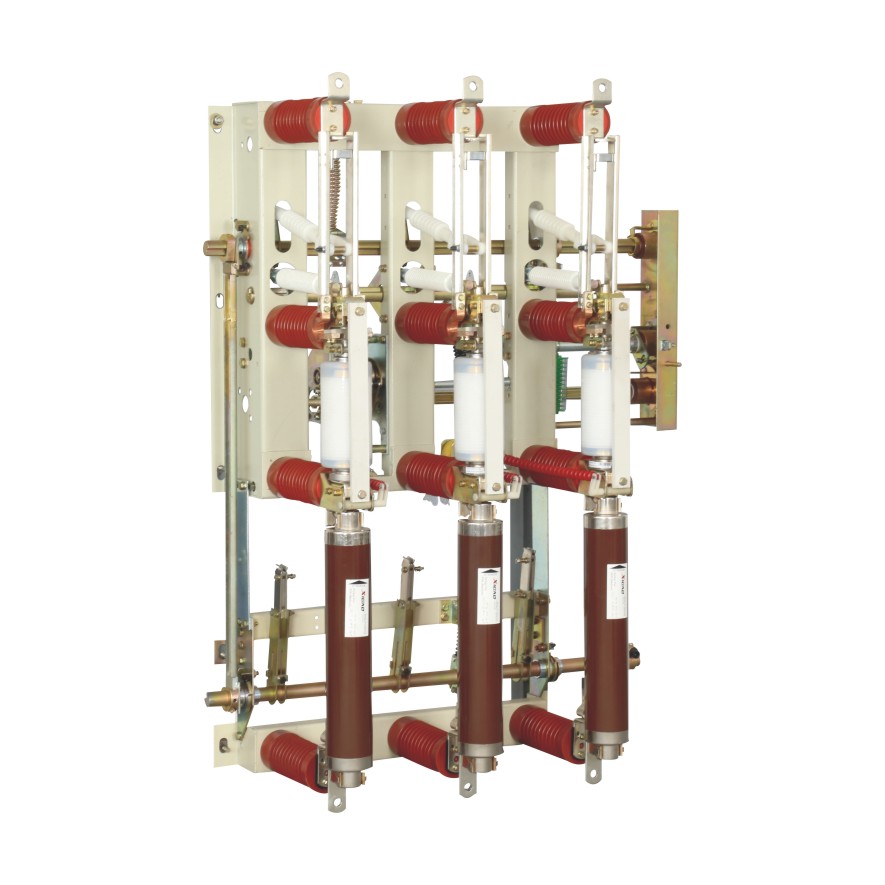

FN16A系列戶內交流高壓真空負荷開關

FN16A型戶內交流高壓真空負荷開關是我廠自行設計研制而成的，性能達到GB3804-90《3-63kV交流高壓負荷開關》和IEC420《交流高壓負荷開關熔斷器組合電器》(1990年版)國際標準及國家標準(報批稿)的要求。該開關廣泛應用于交流50/60Hz,額定電壓6-24kV的電網中。可有效開斷負荷電流，其熔斷器組合電器可開斷過載電流和短路電流。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護，有明顯的各里斷口且具有手、電動二用功能，可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。

產品參數

技術參數

FN16A技術參數
額定電壓	kV	12	24
額定電流	A	630	630
額定頻率	Hz	50/60	50/60
額定短路關合電流	kA Peak.	50	31.5
額定峰值耐受電流	kA Peak.	50	50
短時耐受電流	kA eff.
1秒		25
3秒		20	20
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11)	A	2000	2000
最大熔斷器電流（XRNT 熔斷器）	A	200	200
額定短時工頻耐受電壓 50Hz 1 min,:
- 相間及對地	kV	42	65
- 斷口間	kV	48	79
額定雷電沖擊耐受電壓1.2/50μs
- 相間及對地	kV	75	125
- 斷口間	kV	85	145
機械壽命
-真空管	cycles	10000	10000
-負荷開關和接地開關	cycles	2000	2000

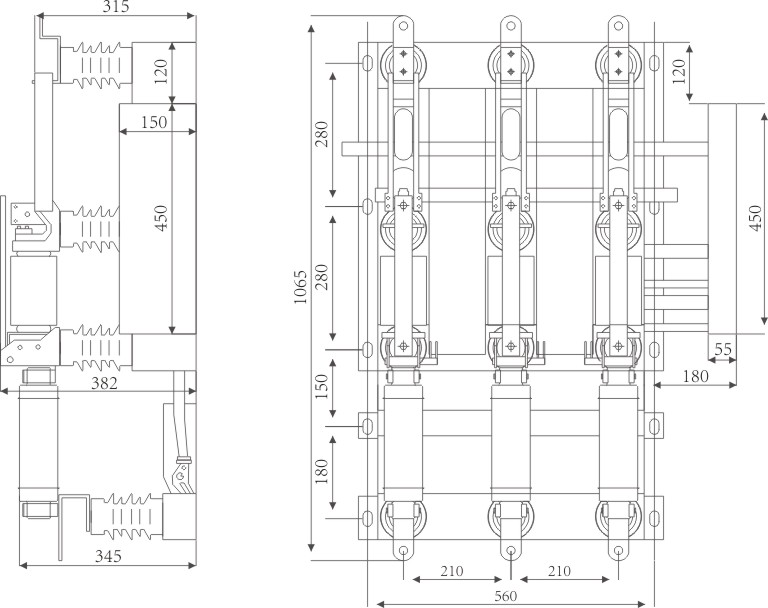

外形尺寸圖
